Le FAT le moins cher et le plus léger du monde
La construction de mon FAT fut un essai qui devint permanent ...
Trois critères devaient être respectés pour relever le défit de ce bricolage incertain!
1er- être efficace! (minimum requis: 25 M3/H)
2ème- avoir un prix de revient minuscule. (vu les prix du marché pour avoir l’équivalent d'un 30 M3/H)
3ème- être le plus léger possible. (pouvoir le porter seul entre mes petits bras dodus)
Plan de départ sur Sketchup.
Cout: 0,00€ Logiciel Sketchup en téléchargement gratuit sur Google.
http://www.sketchup.com/fr/download
Première photo de la cuve.
-Matière utilisée: Polycarbonate en 19mm.
-La longueur du filtre mesure la largeur des plaque de polycarbonate.
-Les trois faces sur la longueur sont obtenues par 2 pliages en incisent la première cloison de la plaque.
Vue extérieure de la sortie en 125 vers la bio.
On remarque les tiges filetées inox qui passent dans les alvéoles des cloisons.
Heu... la transparence est la cerise sur le gâteau...
à suivre...
Trois critères devaient être respectés pour relever le défit de ce bricolage incertain!
1er- être efficace! (minimum requis: 25 M3/H)
2ème- avoir un prix de revient minuscule. (vu les prix du marché pour avoir l’équivalent d'un 30 M3/H)
3ème- être le plus léger possible. (pouvoir le porter seul entre mes petits bras dodus)
Plan de départ sur Sketchup.
Cout: 0,00€ Logiciel Sketchup en téléchargement gratuit sur Google.
http://www.sketchup.com/fr/download
Première photo de la cuve.
-Matière utilisée: Polycarbonate en 19mm.
-La longueur du filtre mesure la largeur des plaque de polycarbonate.
-Les trois faces sur la longueur sont obtenues par 2 pliages en incisent la première cloison de la plaque.
Vue extérieure de la sortie en 125 vers la bio.
On remarque les tiges filetées inox qui passent dans les alvéoles des cloisons.
Heu... la transparence est la cerise sur le gâteau...
à suivre...
Modifié en dernier par ZIK-KOÏ le 24 juin 2014, 13:53, modifié 2 fois.
Là ou y a de l'eau... Y a des bulles...
Des Koïs partout, partout, partout...
Des Koïs partout, partout, partout...
-
- Membre associatif
- Messages : 742
- Enregistré le : 15 août 2013, 23:25
- Localisation : Rhône-Alpes
Re: Le FAT le moins cher et le plus léger du monde
Bonsoir ,
Tu as soudés ou collés les plaques pour la jonction ? Ou mis du silicone ? en plus des tiges filetées
Merci de mettre sa construction
Tu as soudés ou collés les plaques pour la jonction ? Ou mis du silicone ? en plus des tiges filetées
Merci de mettre sa construction
- ZIK-KOÏ
- Messages : 360
- Enregistré le : 12 juin 2014, 09:57
- Localisation : Castres - Tarn 81 en Midi-Pyrénées.
- Contact :
Re: Le FAT le moins cher et le plus léger du monde
Une fois le pliage planifié, j'ai découpé des réservations pour intégrer les 4 cloisons.
Cout: 8,00€ la plaque de 3 mètres, en occasion.
1ère- pour la sortie vers la bio.
2ème- celle qui reçoit la flasque porte tambour, ci-dessous.
3ème- pour l'étanchéité avec le compartiment d'arrivée d'eau.
4ème- pour la cloison qui reçoit les 2 arrivées en 110 et le skimmer.
Les 2 cloisons centrale du tambour son plaquées dans leur rainurage par des tiges filetée inox, car elles reste démontable en 2 mn.
les 2 cloisons aux extrémités sont bloquées dans le rainurage avec 2 tiges filetées et
les joints silicone sont fait avec du spécial piscine translucide.
La profondeur du rainurage est d'un alvéole sur les deux.
Les tiges filetées traversent les cloisons par les alvéoles.
Cout: 8,00€ la plaque de 3 mètres, en occasion.
1ère- pour la sortie vers la bio.
2ème- celle qui reçoit la flasque porte tambour, ci-dessous.
3ème- pour l'étanchéité avec le compartiment d'arrivée d'eau.
4ème- pour la cloison qui reçoit les 2 arrivées en 110 et le skimmer.
Les 2 cloisons centrale du tambour son plaquées dans leur rainurage par des tiges filetée inox, car elles reste démontable en 2 mn.
les 2 cloisons aux extrémités sont bloquées dans le rainurage avec 2 tiges filetées et
les joints silicone sont fait avec du spécial piscine translucide.
La profondeur du rainurage est d'un alvéole sur les deux.
Les tiges filetées traversent les cloisons par les alvéoles.
Modifié en dernier par ZIK-KOÏ le 24 juin 2014, 13:41, modifié 2 fois.
Là ou y a de l'eau... Y a des bulles...
Des Koïs partout, partout, partout...
Des Koïs partout, partout, partout...
- ZIK-KOÏ
- Messages : 360
- Enregistré le : 12 juin 2014, 09:57
- Localisation : Castres - Tarn 81 en Midi-Pyrénées.
- Contact :
Re: Le FAT le moins cher et le plus léger du monde

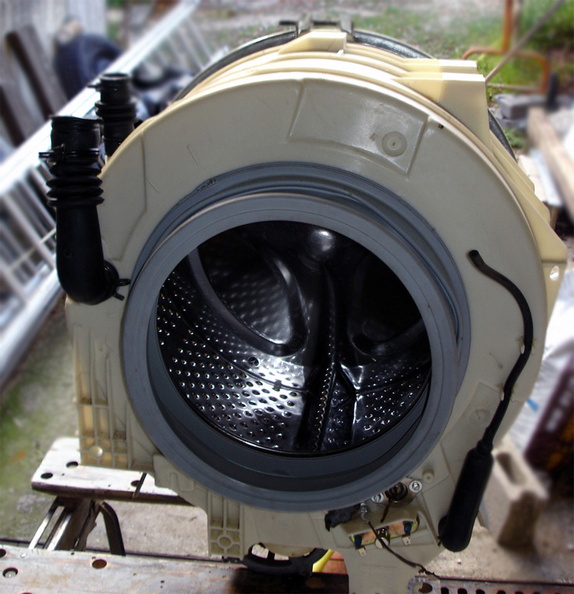

Voici la récupération et le démontage du tambour sur un lave linge à chargement frontal.
Récupération de la flasque porte tambour qui sera fixée sur une cloison centrale du caisson.
Cout: 0,00€ récupération avant déchetterie.
youtu.be/VQQIkWZK2rE
Récupération du joint pour l'étanchéité du compartiment de l'arrivée bassin
Cout: 0,00€.
Récupération de la flasque porte tambour qui sera fixée sur une cloison centrale du caisson.
Cout: 0,00€ récupération avant déchetterie.
youtu.be/VQQIkWZK2rE
Récupération du joint pour l'étanchéité du compartiment de l'arrivée bassin
Cout: 0,00€.
Modifié en dernier par ZIK-KOÏ le 24 juin 2014, 13:47, modifié 3 fois.
Là ou y a de l'eau... Y a des bulles...
Des Koïs partout, partout, partout...
Des Koïs partout, partout, partout...
-
- Membre associatif
- Messages : 742
- Enregistré le : 15 août 2013, 23:25
- Localisation : Rhône-Alpes
Re: Le FAT le moins cher et le plus léger du monde
C'est là où j'ai eu des soucis ... Je n'ai jamais pu enlever la vis sur l'axe , j'ai du la scier avec la meuleuse .
Idem pour la cuve , l'astuce de garder la partie axe cuve est super . Dommage que je n'ai pas vu le reportage avant dans sa totalité .
J'attends la suite
Idem pour la cuve , l'astuce de garder la partie axe cuve est super . Dommage que je n'ai pas vu le reportage avant dans sa totalité .
J'attends la suite
-
- Messages : 29
- Enregistré le : 26 mai 2014, 22:41
Re: Le FAT le moins cher et le plus léger du monde
Pour retirer l'écrou sur l'axe, faut parfois un peu de chance et de doigté; ou de bons outils
- Yannick
- Membre associatif
- Messages : 1543
- Enregistré le : 30 mars 2013, 20:53
- Localisation : Centre Bretagne, 22
- Contact :
Re: Le FAT le moins cher et le plus léger du monde
Super, ce FAT me plait beaucoup, j’attends la suite du reportage, je ne comprend pas tout...
Bassin 28m3 en construction.
Ma pépinière de nénuphars, lotus & autres : http://nenupharsdumonde.fr
Retrouvez mes nénuphars aussi sur Facebook : https://www.facebook.com/nenupharsdumonde
Ma pépinière de nénuphars, lotus & autres : http://nenupharsdumonde.fr
Retrouvez mes nénuphars aussi sur Facebook : https://www.facebook.com/nenupharsdumonde
- ZIK-KOÏ
- Messages : 360
- Enregistré le : 12 juin 2014, 09:57
- Localisation : Castres - Tarn 81 en Midi-Pyrénées.
- Contact :
Re: Le FAT le moins cher et le plus léger du monde
Voici le moteur d'essuie glace de Mégane, pour la rotation du tambour.
-12 volts, deux sens de rotation et vitesses au choix...
-Cout: 15,00€, à la casse auto...
Petite vidéo sur un essai...
[Youtube]http://www.youtube.com/watch?feature=pl ... 4QYzHIi6OE[/Youtube]
[Youtube]http://youtube.be/Z4QYzHIi6OE[/Youtube]
-12 volts, deux sens de rotation et vitesses au choix...
-Cout: 15,00€, à la casse auto...
Petite vidéo sur un essai...
[Youtube]http://www.youtube.com/watch?feature=pl ... 4QYzHIi6OE[/Youtube]
[Youtube]http://youtube.be/Z4QYzHIi6OE[/Youtube]
Modifié en dernier par ZIK-KOÏ le 24 juin 2014, 14:36, modifié 3 fois.
Là ou y a de l'eau... Y a des bulles...
Des Koïs partout, partout, partout...
Des Koïs partout, partout, partout...
- ZIK-KOÏ
- Messages : 360
- Enregistré le : 12 juin 2014, 09:57
- Localisation : Castres - Tarn 81 en Midi-Pyrénées.
- Contact :
Re: Le FAT le moins cher et le plus léger du monde
Module provisoire de commande avec réglage à la seconde.
Cout: 80,00€ avec port chez "Conrad"
http://www.conrad.fr/ce/fr/product/1288 ... ggest=true
Cout: 80,00€ avec port chez "Conrad"
http://www.conrad.fr/ce/fr/product/1288 ... ggest=true
Là ou y a de l'eau... Y a des bulles...
Des Koïs partout, partout, partout...
Des Koïs partout, partout, partout...
- ZIK-KOÏ
- Messages : 360
- Enregistré le : 12 juin 2014, 09:57
- Localisation : Castres - Tarn 81 en Midi-Pyrénées.
- Contact :
Re: Le FAT le moins cher et le plus léger du monde
Pour la rigidité, 2 cornière de 30mm cercle le bas de la cuve.
Cout: 0,00€ chutes inox du montage de la filtration Bio.
La rampe de nettoyage avec les trois buses le pvc les embout les manchons:
Cout: une trentaine €uros
Cout: 0,00€ chutes inox du montage de la filtration Bio.
La rampe de nettoyage avec les trois buses le pvc les embout les manchons:
Cout: une trentaine €uros
